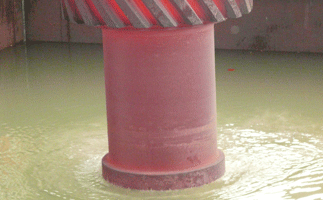

產(chǎn)品簡介 THIF-502PAG淬火液是一種不易燃的聚合物淬火介質(zhì)，可有效改善熱處理工作環(huán)境，提高零件的淬火質(zhì)量，是目前市場上常見的熱處理淬火介質(zhì)之一。熱處理淬火液具有經(jīng)濟環(huán)保，安全無害的優(yōu)點。通過調(diào)整溫度、濃度、攪拌速度可得到水油之間不同的冷卻能力，適用范圍廣。 技術(shù)指標

項目	指標
外觀(原液)	無色至淺黃色透明液體
粘度（40℃ 原液，mpa.s）	≥260
PH值	8.0-10.0
密度(25℃,g/cm3)	1.080-1.180
防銹劑	≥5%具有良好的防銹性
濁點/℃	75±5
凝點	≤-10℃

產(chǎn)品特點 ①帶出量少，使用成本低，綜合經(jīng)濟性好。
②無油煙，不燃燒，使用安全，改善勞動環(huán)境，綠色環(huán)保無污染。
③淬硬層深，淬火硬度均勻，無軟點，大大減小淬火變形和開裂傾向。
④對淬火工件光亮且有短期防銹的作用。
⑤通過調(diào)整淬火液濃度，可獲得介于水油之間不同的冷卻速度。 應(yīng)用領(lǐng)域 ①適用于碳鋼、合金鋼和鑄鐵的整體淬火。可根據(jù)碳含量及合金成分、性能要求及零件的尺寸大小而選擇不同的濃度，一般介于5-20%之間。
②適用于各類工件的感應(yīng)加熱淬火。
③適用于鋁合金的固溶處理。
④原來使用水淬油冷的淬火工藝可使用淬火液替代。 使用指南 ①由水或油換成THIF-502水性淬火劑，系統(tǒng)無需大的改動，需把系統(tǒng)及管道徹底清洗干凈。
②系統(tǒng)清洗：首先排凈系統(tǒng)中的水或油，用清洗劑及水循環(huán)清洗劑漂洗系統(tǒng)管道。確認系統(tǒng)及管道清洗干凈后，注入清水至正常液面的50%，倒入所需THIF-502水性淬火劑原液，同時攪拌，循環(huán)，再加清水至正常液面。 注意事項 ①為了保證淬火的冷卻效果，一般應(yīng)將淬火液溫度控制在10-45℃范圍內(nèi)，最佳使用溫度在20-40℃范圍內(nèi)，最高使用溫度不能超過55℃。
②防止油污、粉塵及其它雜物混入淬火液中，導(dǎo)致淬火液變質(zhì)、發(fā)臭，以免影響淬火液的使用效果。
③淬火液若長期處于停用狀態(tài)，應(yīng)定期(1-2天)對淬火液進行攪拌循環(huán)，防止厭氧菌產(chǎn)生，影響淬火液的使用效果。 包裝儲存 PAG淬火液采用25KG、200KG/桶包裝， 置于通風(fēng)陰涼處存放，避免陽光直射。有效期2年。 產(chǎn)品附表

表　部分鋼種適合的濃度表（參考值）
5%		10%		15%
30	T7	T7	40Mn2	40Mn2	GCr15SiMn
35	T8	T8	GCr15	GCr15	50CrVA
45	T10	T10	65Mn	65Mn	50Mn2
45B	T12	T12	60si2Mn	60Si2Mn	50CrMn
50	40Mn	40Mn	40Mn2V	40Mn2V	50CrMnVA
30Mn	40Cr	40Cr	GCr9SiMn	Gcr9SiMn	40CrMoB
60	GCr9	GCr9	42SiMn	42SiMn	38CrMoAL
65	30CrMnTi	30CrMnTi	50Cr	50Cr	55SiMnVB
30Cr	35CrMo	35CrMo	40MnB	40MnB
	42CrMo	42CrMo
	Gcr6	GCr6
	40CrV	40CrV
滲碳淬火
15	20Cr	20CrMo	20CrMnMo	20CrMnMo
20	20CrV	20Mn2	20crMnTi	20CrMnTi
	20CrNi	20CrNi

相關(guān)鏈接
硅聚醚消泡劑適用哪些行業(yè)？

硅溶膠在催化劑行業(yè)的應(yīng)用

硅溶膠在精密鑄造中的應(yīng)用
